吸砂泵

  • PD450挖泥砂泵

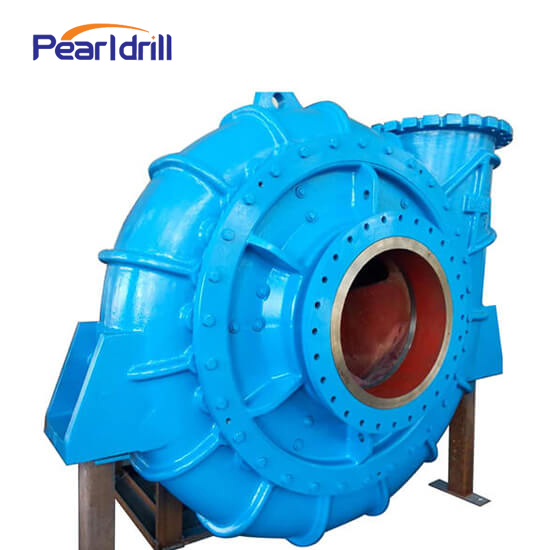

PD450挖泥砂泵

PD450挖泥砂泵

  • 入口:600mm出口:450mm
  • 容量:3200-3550m3/h
  • 扬程:40-67m
  • 转速:350-500r/min
  • 在线订购

挖泥泵结构

dredging pump construction component

挖泥泵主要部件示意图

1 – Shaft

2 – Frame

3 – Mechanical Seal Assembly

4 – Connecting Plate
5 – Rear Liner

6 – Pump Casing

7 – Cover Plate

8 – Front Liner
9 – Impeller

10– Support

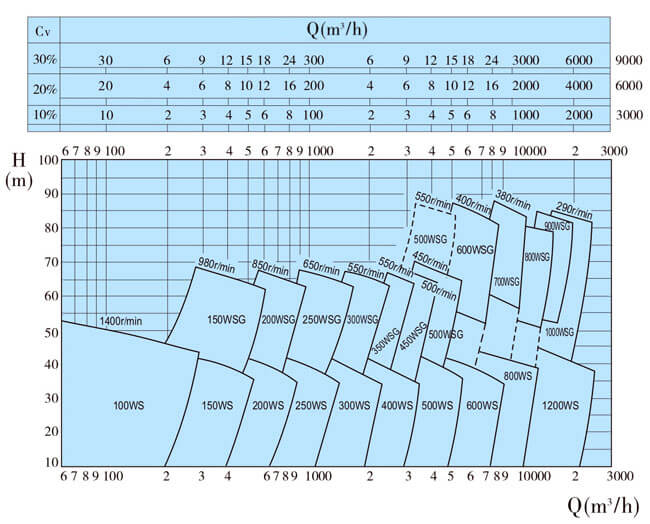

挖泥泵选型图


WN450 Sand Dredge Pump

注:清水的近似性能,仅供初步选择。


√适用于挖泥船的结构:

PD450型砂泥泵结构为单套、单级、单吸、悬臂式、卧式。根据与齿轮箱的连接,可提供两种结构:自承载支架和泵箱总成。支架的润滑油为润滑脂或稀油。

√拆装方便,维护方便:

PD450型挖泥泵采用前拆卸结构,便于拆卸和维护。此外,它还根据每个零件的特点为每个不同的零件配备了专用的拆卸工具。叶轮与轴的连接采用标准的梯形四角螺纹,不仅传递强大的扭矩,而且易于拆卸。

√NPSH性能良好:

PD450砂泥泵良好的NPSH性能保证了其强大的抽吸能力以及更深的疏浚深度和更浓的疏浚浓度。

√耐磨性能好,潮湿部件使用时间长:

这种疏浚泵叶轮、缸套和前后衬板的磨损件均采用硬度大于58HRC的耐磨铸铁合金,具有较强的抗冲击性和较高的耐磨性和耐磨性。我们研究和测试成功的TA31材料硬度可以达到70HRC。

√轴密封可靠无泄漏:

PD450型疏浚泵轴采用机械密封或填料密封或机械填料复合密封。

√施工:

•膨润土的制备、泵送和回收
•泥浆、沙子和砾石的运输
•泵入深度和特殊基础
•土木工程中的泥浆移动
•清空隧道施工的污泥

√行业:

•水泥厂和混凝土厂的泵送和回收
•在采石场赢得砂石
•在矿井中抽取重水/脏水(黄金、钻石、煤炭、铜…)
•提取矿井中密度很高的磨蚀性液体(盐、铀…)
•废水处理厂
•清洁砂滤器
•沉淀池的清洁
•在工业中泵送水垢、焦油、油渣、废物、尾矿和石灰

√疏浚:

•码头、港口、水坝、河流、湖泊、灌溉渠道的清洁和疏浚
•采砂
•海上打捞
•管道和电缆敷设系统
•卸船
•高深度抽水工程
