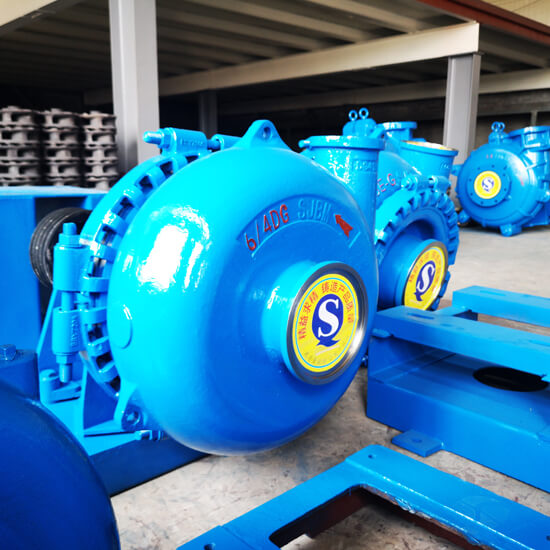

G 型砂砾泵的构造
图纸上的主要零件编号
003：底座 005：轴承组件 132：吸入接头、排出接头
130：出料法兰、进料法兰 013：盖板 131：水槽
137：叶轮 041：背衬 135：门夹环
134：转接板夹环 124：外盖密封圈
砂砾泵选择表
注：清水的近似性能，仅用于主要选择。
√ 大型设备采用独特的分段式夹紧环，小型泵采用实心夹紧环，便于外壳旋转到任何角度，从而减少了昂贵的高磨损弯管。只需最少的维护。
√ 叶轮驱逐叶片可降低压盖压力，减少高浓度固体侵入压盖区域。通过最大限度地减少吸入侧再循环来保持效率。
√ 特殊设计和形状的叶轮叶片可处理超大颗粒。独特的外壳设计和密封叶片可防止磨蚀性固体侵入密封面。
√ 大型坚固机壳的设计可降低内部速度，从而将效率损失降至最低，并延长机壳的磨损寿命。机壳由三个部件组成，减少了单件设计所带来的维护时间和成本。(除 6/4 DG 有两个组件外）
√ 标准配置为 Tobee 重型油脂润滑圆锥滚子轴承组件。坚固的大直径轴减少了悬伸，在任何情况下都能最大限度地减少偏差和振动，确保无故障运行。非同寻常的高使用系数使组件能够承受所有径向和轴向推力。
√ 所有 Walker 泵均标配独特的"-10"（破折号 10）端盖组件，包括 V 形密封件、双活塞环和带油脂润滑迷宫的外部挡板。
|
Model |
Max. Power P (kw) |
Capacity Q (m3/h) |
Head H (m) |
Speed n (r/min) |
Eff. η (% ) |
NPSH (m) |
Impeller Dia. (mm) |
|
6/4D-G |
60 |
36-250 |
5-52 |
600-1400 |
58 |
2-5.5 |
378 |
|
6/4E-G |
120 |
36-250 |
5-52 |
600-1400 |
58 |
2-5.5 |
378 |
|
8/6E-G |
120 |
126-576 |
6-45 |
800-1400 |
60 |
3-4.5 |
391 |
|
10/8S-G |
560 |
216-936 |
8-52 |
500-1000 |
65 |
3-7.5 |
533 |
|
10/8S-GH |
560 |
180-1440 |
24-80 |
500-950 |
72 |
2.5-5 |
711 |
|
10/8F-G |
260 |
216-936 |
8-52 |
400-800 |
65 |
3-7.5 |
533 |
|
12/10F-G |
260 |
360-1440 |
10-60 |
350-700 |
65 |
1.5-4.5 |
667 |
|
12/10G-G |
600 |
360-1440 |
10-60 |
400-850 |
65 |
1.5-4.5 |
667 |
|
12/10G-GH |
600 |
288-2808 |
16-80 |
350-700 |
73 |
2-10 |
950 |
|
14/12G-G |
600 |
576-3024 |
8-70 |
300-700 |
68 |
2-8 |
864 |
|
14/12T-G |
1200 |
576-3024 |
8-70 |
300-700 |
68 |
2-8 |
864 |
|
16/14G-G |
600 |
720-3600 |
18-45 |
300-500 |
70 |
3-9 |
1016 |
|
16/14T-G |
1200 |
720-3600 |
18-45 |
300-500 |
70 |
3-9 |
1016 |
|
16/14TU-GH |
1200 |
324-3600 |
26-70 |
300-500 |
72 |
3-6 |
1270 |
|
18/16TU-G |
1200 |
720-4320 |
12-48 |
250-500 |
72 |
3-6 |
1067 |

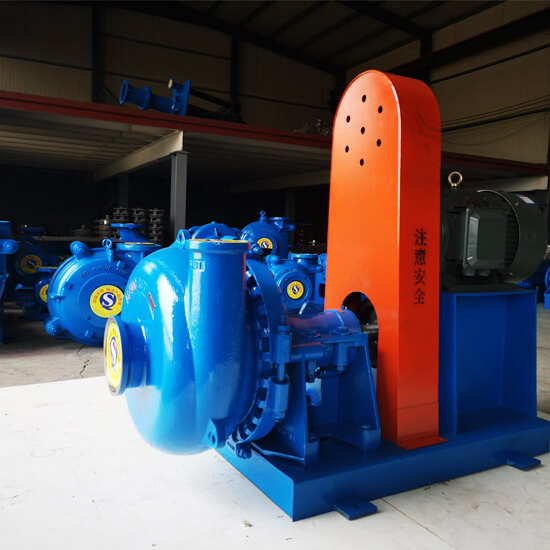

G/GH 重型砂砾泵的设计通常适用于高扬程、大流量作业，砂砾泵最适用于砂砾、疏浚、刀吸式挖泥船、挖沙、洗煤、隧道、发电厂、矿物加工厂、高扬程旋流器给料或长距离管道作业以及其他行业。
